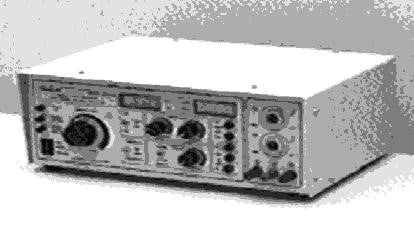

Os módulos EAT 23, foram projetados especialmente para a realização de ensaios de rigidez dielétrica e de tensão aplicada em corrente alternada e contínua de sólidos em geral, tintas, vernizes, transformadores e outros equipamentos e ou componentes elétricos. Dadas suas características e recursos podem ser utilizados em linhas de produção, controle de qualidade e laboratório de desenvolvimento.
GENERALIDADES.
Os módulos EAT 23, foram projetados especialmente para a realização de ensaios de rigidez dielétrica e de tensão aplicada em corrente alternada e contínua de sólidos em geral, tintas, vernizes, transformadores e outros equipamentos e ou componentes elétricos. Dadas suas características e recursos podem ser utilizados em linhas de produção, controle de qualidade e laboratório de desenvolvimento.
PRINCIPAIS CARACTERíSTICAS.
- Indicação digital de Alta tensão ( Kilovoltímetro ) e da corrente de fuga ( Miliamperímetro ).
- Leitura direta sobre indicador digital do ajuste da l. de fuga, tempo de aplicação e partida do temporizador.(*)
- Desligamento instantâneo por corrente de Fuga ( IF >) com sinalização luminosa e sonora.
- Comando remoto, temporizador e sinalizações p/contato. (*)
- Temporizador de aplicação ativado pelo nível da tensão de saída.(*)
(*) Opcionais, vide dados técnicos.
DADOS TÉCNICOS.
|
Alimentação: |
110 ou 220 Vca - 60 Hz. ( a especificar ) |
|
Tensão de Saída ca: Opção E=0 Opção E=1 Opção E=2 |
EAT23 0312(0 a 3 kV) - 0512(0 a 5 kV) - 1012(0a10 kV) ca/cc l. máx.= 10mA. Elevação/descida da saída manual+Automática abrupta Elevação/descida da saída manual+Automática c/taxa V/s fixa a especificar Elevação/descida da saída manual+Automática c/taxa ajustável (faixa a especificar) |
|
Medição de Alta Tensão: Opção M=1 |
Kilovoltímetro digital CA, 3 ½ dígitos - Exatidão <1,5 % (FE) -Alcance: 0,01 a 10,00 kV. Com memorização da tensão de falha. |
|
Medição da l. de fuga: |
Miliamperímetro digital CA de 3 ½ dígitos - Exatidão < 1,5 % ( FE ) Alcance: 0,01 a 19,99 mA. |
|
Detector da l. de fuga: |
Ajustável de 0,1 a 1 o alcance da medição da l. da fuga - Retira a aplicação Sinalização ( IF > ): luminosa e sonora |
|
Temporizador: Opção T = 0 Opção T = 2 Opção T = 3 |
Sem temporizador Ajust. de 1 a 200 seg. - Retira a aplicação - Sinalização FE OK Luminosa Opção T=2 + Partida progamável pela tensão de saída |
|
Comando: Opção R = 0 Opção R = 1 Opção R = 2 |
Aplica e rearme: local p/botão. Opção R=0 + Aplica, rearme e bloqueio remoto por contato NA Opção R=1 + Saída por contato p/ AT aplic., IF > e FE OK |
|
Apresentação: |
Bastidor metálico pintado em epóxi, com painel frontal contendo os comandos, indicadores e bornes de utilização. Alimentação, fusível e conector para comando remoto no painel posterior. |
|
Dimensões: |
L=332, A=177, P=253 mm Peso= 8 Kg. |
|
Acessórios: |
Manual de Instruções + cabo de alimentação de 2 mts. Cabo de A.T. + Cabo de retorno de 2,5mts + Conector p/controle remoto. |
|
Garantia: |
2 anos contra defeitos de fabricação e assistência técnica permanente e imediata em nossa fábrica. |
