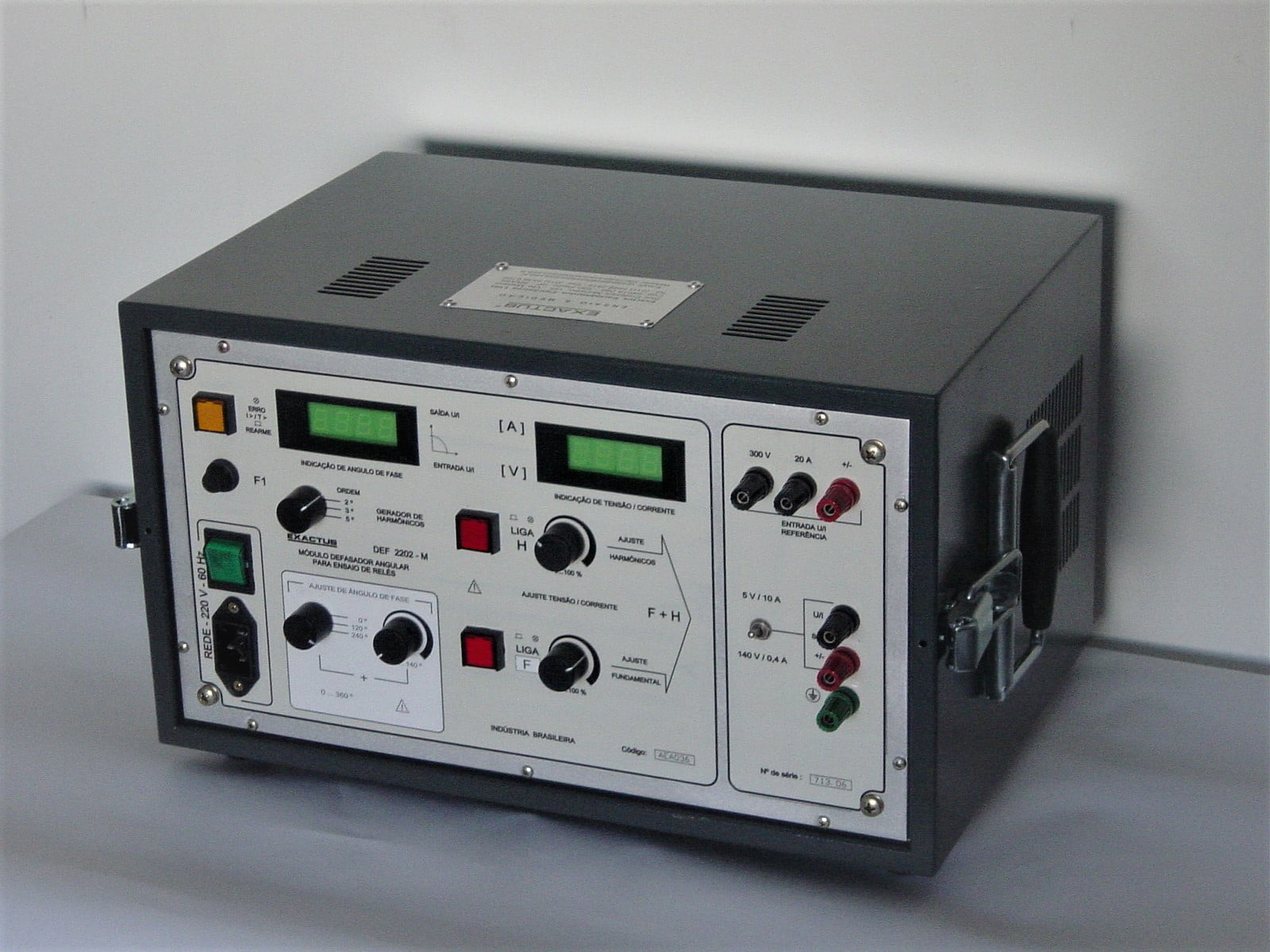

DEF 2202-M - DEFASADOR ANGULAR PARA ENSAIO DE RELÉS Saída U/I Com injeção de harmônicos
Sku: AEA036
Categoria: Ensaios e calibração de relés de proteção
Quantidade Disponivel: 1 un
Equipamento portátil projetado para operar em conjunto com as fontes para ensaios de relés ERP 019 FVI de nossa fabricação ou com equipamentos similares de outros fabricantes, na realização de ensaios em relés de duas grandezas com ou sem defasagem e injeção de harmônicos.
GENERALIDADES.
Equipamento portátil projetado para operar em conjunto com as fontes para ensaios de relés ERP 019 FVI de nossa fabricação ou com equipamentos similares de outros fabricantes, na realização de ensaios em relés de duas grandezas com ou sem defasagem e injeção de harmônicos.
PRINCIPAIS CARACTERÍSTICAS.
|
- Construção: leve, robusta e compacta. |
- Defasador angular continuamente ajustável. |
|
- Fonte principal tensão/corrente |
- Medição digital tensão/corrente/angulo de fase. |
|
- Proteção em todos os circuitos de utilização. |
- Gerador de harmônicos incorporado. |
APLICAÇÃO.
O projeto foi realizado, visando facilitar os ensaios com aplicação de duas grandezas em que seja necessária a defasagem entre tensão/corrente ou corrente/corrente com ou sem injeção de harmônicos.
O DEF 2202-M associado ao ERP 019 FVI permite efetuar ensaios em: Relés diferenciais (pick up/ Drop out, declividade e restrição por harmônicos), perda de excitação, direcionais, distância (*), sincronoscópios, medidores e transdutores de potência ativa e reativa e de fator de potência.
(*) Caso seja necessário tensões trifásica para polarizar as unidades de medidas, utilizar a fonte trifásica ERP 019 GVT.
DADOS TÉCNICOS.
|
Alimentação: |
110 ou 220 Vca ( a especificar ) 50/60 Hz. |
|
Saída principal: |
Ajuste contínuo: 0 a 140V - 0,35A / 0 a 10A/5V Pot.: 50VA |
|
Defasador angular: |
Faixa de ajuste de 0 a 360 graus - Ajuste básico por comutador + Ajuste fino contínuo |
|
Gerador de harmônicos:
|
Freqüência do sinal (2º, 3º e 5º Harmônico) - Seleção p/comutador. Ajuste contínuo de 0 a 100% da grandeza fundamental |
|
Medição tensão/corrente: |
Voltímetro/Amperímetro digital de 3 1/2 dígitos comutável - Exatidão < 2% Alcances: Voltímetro: 0 - 199,9V / Amperímetro: 0 - 19,99A |
|
Medição de angulo de fase: |
Indicador digital de 4 dígitos - Exatidão: +/- 0,3 graus - Alcance: 000,1 a 360,0 graus Entrada de referencia U/I : 3 a 300V / 0,5 a 20A |
|
Apresentação: |
Bastidor alojado em maleta metálica pintada em epóxi, com tampa destacável e alças para transporte. |
|
Dimensões: |
L=390, A=222, P=332 mm Peso= 12Kg. |
|
Acessórios: |
Manual de Instruções Cabo de alimentação. |
|
Garantia: |
2 anos contra defeitos de fabricação e assistência técnica permanente e imediata em nossa fábrica. |
